Грунтовые анкера «Manta Ray» и «Sting Ray»
Подпорные стенки
* Укрепление стен и берегов при условии, когда не разрушается целостность грунтов на склонах
Защита берегов
При производстве работ по берегоукреплению система Manta Ray позволяет исключить трудоемкие методы укрепления с помощью инжектирования цементным раствором либо т.н. анкеровку пропеллерным методом
Работы под землей, в подвалах, канавах, каналах и котлованах

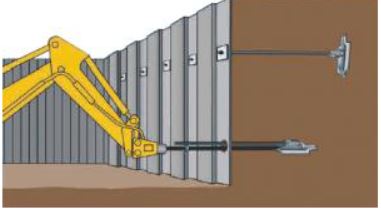

Анкеровка шпунтовых стен
Восстановление и благоустройство берегов / дна рек и озер
Анкера Manta Rayобеспечивают укрепление систем защиты, выполненных из ячеистых бетонов. Анкера легко устанавливаются через отверстия гребней. Система предотвращает эрозию берегов, что особенно актуально при наводнениях и паводках
Анкерное дренирование
Специальный дренажный материал Mebradrain крепится к анкеру с помощью D-образной скобы и хомутов. Место соединения во время установки защищено специальным рукавом. Дренирующий анкер устанавливается на место во временную пустоту за анкером Manta Ray глубину так же, как это происходит при установке обычного анкера Manta Ray. Ведущие штанги изымаются, дренирующий анкер остается на месте, образовывая, таким образом, канал для отвода воды. Голова анкера остается в земле.
- Анкерное дренирование идеально подходит для автомобильных, железнодорожных насыпей и подпорных стен.
- Уменьшает давление, вызванное водой.
- Предотвращает насыщение земли водой.
- Помогает избежать обрушения набережных.
- Легко устанавливается.
- Простое, эффективное и экономичное решение.
- Могут быть применены анкеры, изготовленные из чугуна и нержавеющей стали.
Закрепление стен и перекрытий к фундаментам
Укрепление габионных систем и подпорных стен глубоких котлованов
Закрепление трубопроводов
Очень простой и экономичный метод закрепления трубопроводов. Позволяет укреплять трубопроводы, расположенные под землей, под водой, на поверхности или над поверхностью земли.
Укрепление легких конструкций
Анкеровка надувных куполов, палаток, заборов, лесов и пр.Анкер легко забивается, блокируется и прикрепляется к необходимому сооружению.
Укрепление деревьев
Анкера Manta Rayприменяются для придания устойчивости естественным и искусственно посаженным деревьям. Установка системы проста и не требует специальных приспособлений. При необходимости трос можно легко подтянуть или ослабить.
Фиксация оборудования и предотвращение краж
С помощью грунтовых анкеров Манта Рей можно зафиксировать оборудование, если необходимо обеспечить его неподвижность.Простой способ предотвратить кражи оборудования и личных предметов —зафиксировать их с помощью грунтовых анкеров Manta Ray
Технические характеристики Manta Ray, Sting Ray
АнкерMR-1
Анкер MR-1 серииMantaRay,сконструирован для нагрузок в 14,5 т в нормальных (средних) грунтах. В более мягких грунтах он обеспечивает 8-5,5 т
- Предельная нагрузка–18 т
- Несущая способность расчетная–7,25-11 т
- Длина–350 мм
- Ширина–175 мм
- Несущая поверхность–460 см2
- Вес –5,44 кг
- Цинковое покрытие –по ASTM A-123, A-153
- Глубина установки (в зависимости от грунта) –2,1-4,3 м
Анкер MR-3
Анкер MR-3 серии Manta Ray,сконструирован для нагрузок в 8 т в твердых грунтах и нагрузок в 5,5 т в менее плотных грунтах. Для успешной установки в твердом грунте необходимо пробурить пилотное отверстие диаметром 100 мм. Анкер MR-3 наиболее подходит для крепления всевозможных телевизионных и радиомачт
- Предельная нагрузка–9 т
- Несущая способность расчетная–3,17-5,44 т
- Длина–295 мм
- Ширина–89 мм
- Несущая поверхность–213 см2
- Вес –3,18 кг
- Цинковое покрытие –по ASTM A-123, A-153
- Глубина установки (в зависимости от грунта) –2,1-4,5 м
Анкер МК-В
Анкер МК-В серии Manta Ray,обычно используется в очень мягком и влажном грунте, обладает несущей способностью до 14,5 тонн. МК-В имеет большую амплитуду оттягивания при нагрузке фиксатора по сравнению с остальными анкерами серии Манта Рей, что объясняется его большим размером и длиной. Расстояние для оттягивания может достигать 2,13 м в несвязных грунтах. Вследствие этого анкер МК-В до нагрузки фиксатора должен быть погружен на глубину не менее 4,26 м
- Предельная нагрузка–18 т
- Несущая способность расчетная–2,75-9 т
- Длина–673 мм
- Ширина–469,9 мм
- Несущая поверхность–2 373,6 см2Вес –368 кг
- Цинковое покрытие –по ASTM A-123, A-153
- Глубина установки (в зависимости от грунта) –4,26-6,40 м
Сводная таблица характеристик грунтовых анкеров MantaRay,StingRay,DuckBill
Готовы предоставить дополнительные сведения вашим специалистам.
