Шпунт ПВХ Монблан МР 330-6-1

Шпунтовые сваи Монблан — профили из поливинилхлорида (ПВХ) разной формы, размера и характеристик. Основное предназначение данного шпунта — создание защитных стен в грунте для его стабилизации и предотвращения разрушения. Шпунты Монблан активно применяются в берегоукреплении.

Основные характеристики ПВХ-шпунта Монблан МР 330-6-1

Материал: поливинилхлорид (ПВХ)
Тип профиля: U
Толщина стенки: 6 мм
Глубина: 180 мм
Ширина: 330 мм

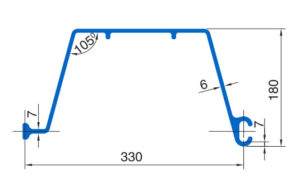

Шпунт ПВХ Монблан МР 330-6-1 - схема

Наименование характеристики Ед. изм. Значение
Плотность кг/ м3 1500-1600
Устойчивость к растяжению МПа 40
Модуль упругости при растяжении МПа 2600
Модуль упругости при изгибе МПа 2600
Модуль упругости при изгибе долгосрочный МПа 1000-1500
Предел пластичности при сжатии МПа 55-60
Масса квадратного метра шпунта кг/ м2 21,33

Первый вариант монтажа

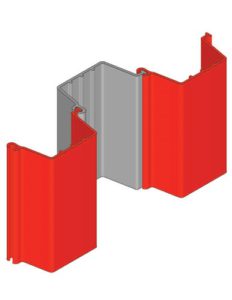

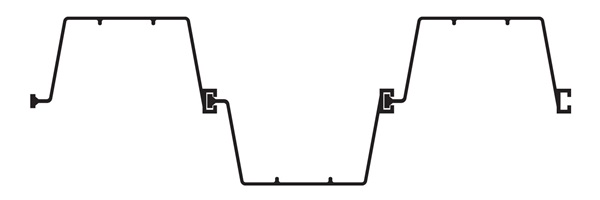

Шпунт ПВХ Монблан МР 330-6-1 (вариант монтажа 1)Шпунт ПВХ Монблан МР 330-6-1 (вариант монтажа 1) - схема

Наименование характеристики Ед. изм. Значение
Момент сопротивления сечения см3 1050
Момент инерции сечения см4 13780
Максимальный допустимый момент кНм/м 42

Второй вариант монтажа

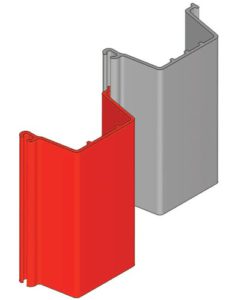

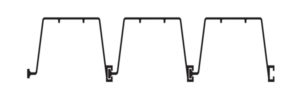

Шпунт ПВХ Монблан МР 330-6-1 (вариант монтажа 2)Шпунт ПВХ Монблан МР 330-6-1 (вариант монтажа 2) - схема

Наименование характеристики Ед. изм. Значение
Момент сопротивления сечения см3 747
Момент инерции сечения см4 5944
Максимальный допустимый момент кНм/м 30

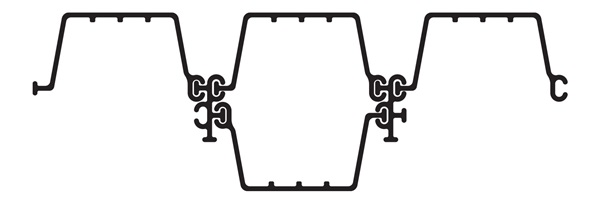

Вариант монтажа — Замкнутый контур

Шпунт ПВХ Монблан МР 330-6-1 (вариант монтажа - Замкнутый контур)
