Кранцы
Кранцы арочные швартовые
Кранцы арочные швартовые конструктивно просты и прочны, надежно и безотказно служат для самых разнообразных потребностей швартовки, даже в самых жестких условиях эксплуатации. Этот тип кранцов имеет простую цельную конструкцию, что обеспечивает высокую прочность и износостойкость. Кранцы арочные швартовые (арочные отбойные устройства) изготовлены согласно чертежа и обладают следующими свойствами.
- большая упругость
- энергоемкость
- способность сохранять свои характеристики в большом диапазоне температурных колебаний.
- атмосферостойкость
- устойчивость к воздействию солнечного излучения
- стойкость в отношении химических и бактериальных воздействий
- хорошо работает при деформациях на растяжение, сжатие, сдвиг, изгиб и скручивание.

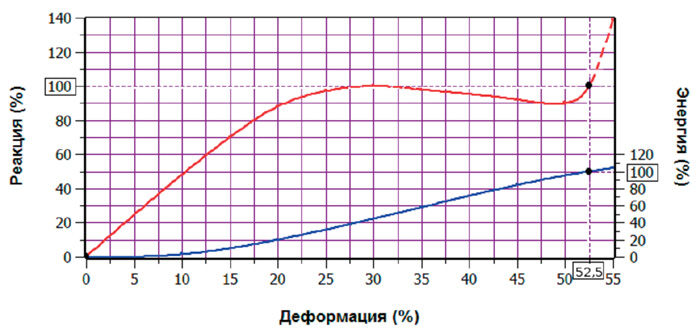

H, мм | L, мм | LL, мм | W, мм | Wp, мм | V, мм | M, мм | N, мм | P1, мм | P2, мм | Анкерные болты | Вес, кг |
250 | 1000 | 1125 | 500 | 400 | 163 | 58 | 29 | 112,5 | 900 | М24х4 | 78 |
300 | 2000 | 2150 | 600 | 480 | 195 | 70 | 35 | 130 | 630х3 | М30х8 | 228 |
400 | 1500 | 1700 | 800 | 640 | 260 | 84 | 42 | 150 | 700х2 | М36х6 | 280 |
600 | 700 | 1000 | 1200 | 960 | 390 | 98 | 49 | 200 | 900 | М42х4 | 450 |
Размер | Характеристика | Номинальная деформация 52,5% | Максимальная деформация 55% |
250H | Реакция
Энергия |
148
16 |
205
18 |
300H | Реакция
Энергия |
177
22 |
246
14 |
400H | Реакция
Энергия |
236
40 |
328
43 |
600H | Реакция
Энергия |
354
89 |
492 95 |
Конические отбойные устройства
Отбойные устройства типа «Конус» — это новейшее поколение отбойников с оптимальными характеристиками и эффективностью. Коническая форма тела делает устройство очень устойчивым при больших углах сжатия и обеспечивает превосходную прочность на сдвиг. С остановками перегрузки отбойник становится еще более стойким. Отбойные устройства типа «Конус»- эффективный резиновый тип отбойников, который используется в различных областях применения. Он имеет конический корпус и полностью смонтированные резиновые монтажные фланцы. Его геометрия и коническая форма приводят к ряду высоких эксплуатационных характеристик.
Особенности
- Конус имеет более разработанную конструкцию с повышенным прогибом, высоким поглощением энергии и более длительным сроком службы.
- Универсальные характеристики соответствуют многочисленным требованиям дизайна.
- Разнообразные характеристики доступны путем подбора состава резиновой смеси.
- Передняя панель и лицевая панель могут быть установлены для уменьшения нагрузки на сдвиг.
- Легко устанавливается и заменяется
Области применения
- Контейнерный причал
- Нефтегазовый причал
- Генеральный грузовой причал
- Рудный Причал
- Ро-Ро Причал
- Верфь
- Массовые терминалы
- Ро-Ро и круизные терминалы
- Системы параллельного движения
Тип | Наивыс. сила реакция (FS) | Выс. сила реакции (FE) | Обыч. сила реакции (FO) | Низ. сила реакции (FL) | ||||
Сила реакции (KN) | Поглощ. энергии (KN-M) | Сила реакции (KN) | Поглощ. энергии (KN-M) | Сила реакции (KN) | Поглощ. энергии (KN-M) | Сила реакции (KN) | Поглощ. энергии (KN-M) | |
FCO500 | 342 | 80. 6 | 273 | 64. 3 | 204 | 47. 9 | 168 | 37. 7 |
FCO600 | 490 | 160 | 390 | 130 | 289 | 95. 9 | 230 | 76. 5 |
FCO700 | 665 | 240 | 532 | 185 | 320 | 153 | 314 | 122 |
FCO800 | 879 | 375 | 720 | 300 | 512 | 229 | 410 | 183 |
FCO900 | 1099 | 504 | 879 | 407 | 648 | 312 | 518 | 260 |
FCO1000 | 1366 | 682 | 1100 | 552 | 800 | 505 | 641 | 357 |
FCO1100 | 1459 | 847 | 1169 | 663 | 946 | 446 | 816 | 416 |
FCO1150 | 1799 | 1050 | 1420 | 900 | 1059 | 679 | 847 | 543 |
FCO1200 | 1883 | 1115 | 1526 | 971 | 1128 | 719 | 908 | 571 |
FCO1300 | 2168 | 1617 | 1739 | 1336 | 1346 | 1064 | 1148 | 765 |
FCO1400 | 2300 | 1720 | 1840 | 1376 | 1472 | 1101 | 1173 | 877 |
FCO1600 | 3084 | 2467 | 2313 | 1974 | 1850 | 1579 | 1446 | 1259 |
FCO1800 | 3825 | 3609 | 3060 | 2887 | 2449 | 2309 | 1950 | 1840 |
Тип | Наивысшая сил. реак. (FS) | Высокая сил. реак. (FE) | Обычная сил. реак. (FO) | Низкая сил. реак. (FL) | ||||
Сил. реакции (KN) | Поглощ. энергии (KN-M) | Сила реак. (KN) | Поглощ. энергии (KN-M) | Сила реакции (KN) | Поглощ. энергии (KN-M) | Сила реакции (KN) | Поглощ. энергии (KN-M) | |
FCO500 | 388 | 91. 8 | 317 | 71 . 4 | 237 | 51 | 197 | 41. 8 |
FCO600 | 553 | 164 | 438 | 132 | 325 | 106 | 263 | 86. 7 |
FCO700 | 705 | 248 | 579 | 196 | 435 | 157 | 348 | 127 |
FCO800 | 949 | 388 | 850 | 322 | 588 | 257 | 437 | 212 |
FCO900 | 1213 | 527 | 976 | 440 | 717 | 341 | 569 | 275 |
FCO1000 | 1537 | 750 | 1237 | 600 | 900 | 488 | 712 | 388 |
FCO1100 | 1601 | 882 | 1284 | 695 | 1039 | 538 | 850 | 441 |
FCO1150 | 2025 | 1125 | 1625 | 957 | 1175 | 731 | 937 | 600 |
FCO1200 | 2086 | 1172 | 1698 | 1018 | 1252 | 754 | 1005 | 599 |
FCO1300 | 2358 | 1673 | 1938 | 1387 | 1567 | 1099 | 1224 | 816 |
FCO1400 | 2556 | 1791 | 2045 | 1433 | 1636 | 1147 | 1304 | 914 |
FCO1600 | 3213 | 2570 | 2570 | 2056 | 2056 | 1645 | 1606 | 1311 |
FCO1800 | 4249 | 3760 | 3400 | 3007 | 2720 | 2406 | 2168 | 1918 |

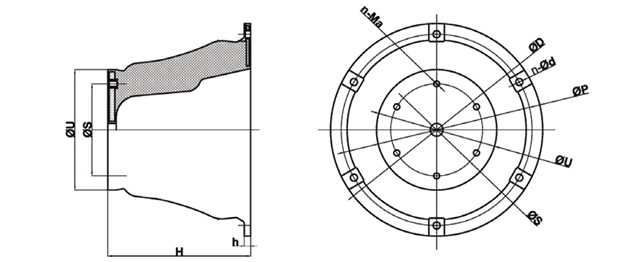

Тип | Спецификация | ||||||||
H | ΦU | ΦS | ΦP | ΦD | Holes | n-Ma | n-Φd | h | |
FCO500 | 500 | 425 | 325 | 675 | 750 | 4 | M24 | 30 | 25 |
FCO600 | 600 | 510 | 390 | 810 | 900 | 6 | M24 | 30 | 27 |
FCO700 | 700 | 595 | 455 | 945 | 1050 | 6 | M30 | 38 | 32 |
FCO800 | 800 | 680 | 520 | 1080 | 1200 | 6 | M36 | 44 | 36 |
FCO900 | 900 | 765 | 585 | 1215 | 1350 | 6 | M36 | 44 | 41 |
FCO1000 | 1000 | 850 | 650 | 1350 | 1500 | 6 | M42 | 56 | 45 |
FCO1100 | 1100 | 935 | 715 | 1485 | 1650 | 6 | M42 | 50 | 50 |
FCO1150 | 1150 | 998 | 750 | 1550 | 1725 | 6 | M42 | 56 | 52 |
FCO1200 | 1200 | 1020 | 780 | 1620 | 1800 | 8 | M42 | 50 | 54 |
FCO1300 | 1300 | 1105 | 845 | 1755 | 1950 | 8 | M48 | 60 | 59 |
FCO1400 | 1400 | 1190 | 930 | 1890 | 2100 | 8 | M48 | 60 | 66 |
FCO1600 | 1600 | 1360 | 1060 | 2160 | 2400 | 8 | M48 | 70 | 72 |
FCO1800 | 1800 | 1530 | 1190 | 2430 | 2700 | 10 | M56 | 76 | 78 |
Примечание: По желанию заказчика могут быть изготовлены резиновые изделия разных размеров. |
Кранцы МЕ-Элемент
Все отбойные устройства используют одну или несколько пар энергопоглощающих элементов и переднюю панель. Панель – структурный компонент отбойного устройства, который крепится прямо к МЕ элементам и легко справляется с постоянными нагрузками. UHMW-PE покрытие очень мягкое по отношению к судам. Оно приспосабливается к форме корпуса, не оставляет следов на краске. UHMW-PE имеет очень низкое трение, что уменьшает нагрузку на отбойное устройство и крепления.
H | A | B | C | D | I | F | Md | Вес | |
МЕ 500 | 500 | 500 | 250 | 87 | 158 | 20 | 142 | М30 | 121 |
МЕ 600 | 600 | 500 | 250 | 87 | 188 | 20 | 199 | М30 | 172 |
МЕ 750 | 750 | 500 | 250 | 118 | 235 | 26 | 230 | М36 | 253 |
МЕ 800 | 800 | 500 | 250 | 129 | 250 | 26 | 240 | М36 | 311 |
МЕ 1000 | 1000 | 500 | 250 | 162 | 322 | 31 | 310 | М42 | 473 |
МЕ 1250 | 1250 | 500 | 250 | 202 | 401 | 36 | 388 | М48 | 720 |
МЕ 1450 | 1450 | 500 | 250 | 228 | 454 | 41 | 454 | М48 | 919 |
МЕ 1600 | 1600 | 500 | 250 | 257 | 500 | 55 | 480 | М56 | 1105 |
H | D (мин) | A | B | C | N | M | P | Крепление |
МЕ 500 | 90 | 774 | 600 | 316 | 590 | 460 | 660 | М30 |
МЕ 600 | 90 | 894 | 720 | 322 | 690 | 530 | 800 | М30 |
МЕ 750 | 100 | 1136 | 900 | 440 | 850 | 680 | 1010 | М36 |
МЕ 800 | 100 | 1218 | 960 | 480 | 900 | 730 | 1170 | М36 |
МЕ 1000 | 120 | 1524 | 1200 | 580 | 1120 | 900 | 1330 | М42 |
МЕ 1250 | 120 | 1904 | 1500 | 724 | 1370 | 1140 | 1660 | М48 |
Кранцы цилиндрические швартовые
Кранцы цилиндрические швартовые – цилиндрические отбойные устройства, применяются во всем мире. Они имеют простую форму, которая обеспечивает удобную установку. Благодаря силе реакции и поглощаемой энергии они идеально подходят для причалов, обслуживающих большие и малые суда. Цилиндрические отбойные устройства закрепляются на стенках причалов горизонтально или вертикально в один или два ряда. Расположение отбойников на причале зависит от структуры причала, условий места стоянки и возможности швартовки судов.

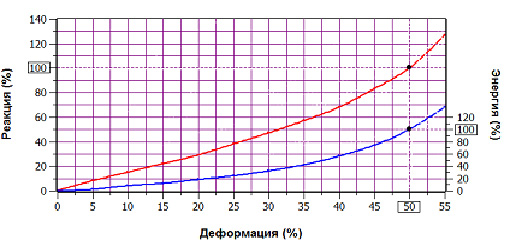

H*B | Номинальная деформация 50% | Вес, кг/м |
|||
RO | RH | ||||
R:KN | E:KNm | R:KN | E:KNm | ||
200х100х2000 | 60 | 2.6 | 95 | 4.2 | 33 |
300х150х1000 | 89 | 6 | 143 | 9 | 67 |
300х150х2000 | 89 | 6 | 143 | 9 | 67 |
300х150х3000 | 89 | 6 | 143 | 9 | 67 |
400х200х1000 | 119 | 10 | 191 | 17 | 120 |
400х200х1500 | 119 | 10 | 191 | 17 | 120 |
400х200х2000 | 119 | 10 | 191 | 17 | 120 |
400х200х2700 | 119 | 10 | 191 | 17 | 120 |
400х200х3000 | 119 | 10 | 191 | 17 | 120 |
500х250х1500 | 148 | 16 | 239 | 26 | 200 |
500х250х2000 | 148 | 16 | 239 | 26 | 200 |
500х250х3000 | 148 | 16 | 239 | 26 | 200 |
600х300х1000 | 179 | 24 | 286 | 37 | 240 |
600х300х2000 | 179 | 24 | 286 | 37 | 240 |
600х300х3000 | 179 | 24 | 286 | 37 | 240 |
1000х500х1500 | 297 | 64 | 479 | 103 | 800 |
1000х500х2000 | 297 | 64 | 479 | 103 | 800 |
1000х500х3000 | 297 | 64 | 479 | 103 | 800 |
