Тумбы швартовные

Принимаем заказы на изготовление ТУМБ ШВАРТОВНЫХ по ГОСТ 17424-72, а также комплектов крепежа к ним с анкерной рамой.

  • ТСО-16
  • ТСО-25
  • ТСО-40
  • ТСО-63
  • ТСО-80
  • ТСО-100

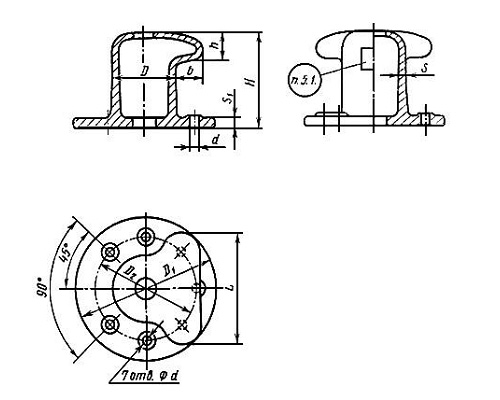

Обозн. Норм. нагруз. D D1 D2 d H h L b S S1 Масса,
кг,
не более
ТСО-16 16 260 600 420 34 400 110 420 80 25 50 200
ТСО-25 25 300 640 460 40 450 130 460 80 30 55 330
ТСО-40 40 400 900 640 52 600 180 720 160 35 65 630
ТСО-63 63 450 1050 760 60 680 200 810 180 45 85 1000
ТСО-80 80 500 1150 830 68 780 220 940 220 50 100 1500
ТСО-100 100 560 1350 980 76 900 240 1040 240 60 120 2400
  • ТСС 63
  • ТСС 80
  • ТСС 100
  • ТСС 123
  • ТСС 160

Обозн. Норм. нагрузка D D1 D2 d H h L b S S1 S2 α,
град
Масса,
кг,
не более
ТСС-63 63 450 1150 820 60 760 250 970 300 105 35 105 36 1700
ТСС-80 80 300 1300 920 68 840 280 1100 340 125 40 125 36 2300
ТСС-100 100 400 1500 1060 76 930 320 1200 390 135 45 135 36 3500
ТСС-123 123 450 1600 1120 76 980 350 1240 420 150 45 150 36 4300
ТСС-160 160 500 1750 1260 76 1020 370 1390 430 170 45 170 30 5300
  • ТСД 25/16
  • ТСД 40/25
  • ТСД 63/40
  • ТСД 80/63
  • ТСД 100/80
  • ТСД 125/100

Обозначение Нормативная нагрузка,
ТС
D d L L1 L2 L3 B b H h S S1 R Масса,
кг,
не более
Суммарная
на два
ствола
На
один
ствол
ТСД-25/16 25 16 260 34 1350 750 420 165 600 80 360 110 25 50 210 450
ТСД-40/25 40 25 300 40 1500 860 460 200 640 80 430 130 30 55 230 750
ТСД-63/40 63 40 400 52 2100 1200 720 280 900 160 540 180 35 65 320 1420
ТСД-80/63 80 63 450 60 2400 1350 810 295 1050 180 610 200 45 85 380 2310
ТСД-100/80 100 80 500 68 2700 1550 940 360 1150 220 710 220 50 100 415 3400
ТСД-125/100 125 100 560 76 3100 1750 1040 395 1350 240 810 240 60 120 490 4900
